Hangzhou Huaxing Kechuang Holding Group Co., Ltd. היא אחת מהיצרניות והספקיות המובילות של מיסבי מגע זוויתיים h7003c-2rzdtp5 בסין. מכיוון שיש לנו ציוד ייצור מוביל בעולם ויכולות ייצור חזקות, אנו מברכים אותך בחום לקנות מיסבים באיכות גבוהה בתפזורת במחיר תחרותי מהמפעל שלנו.

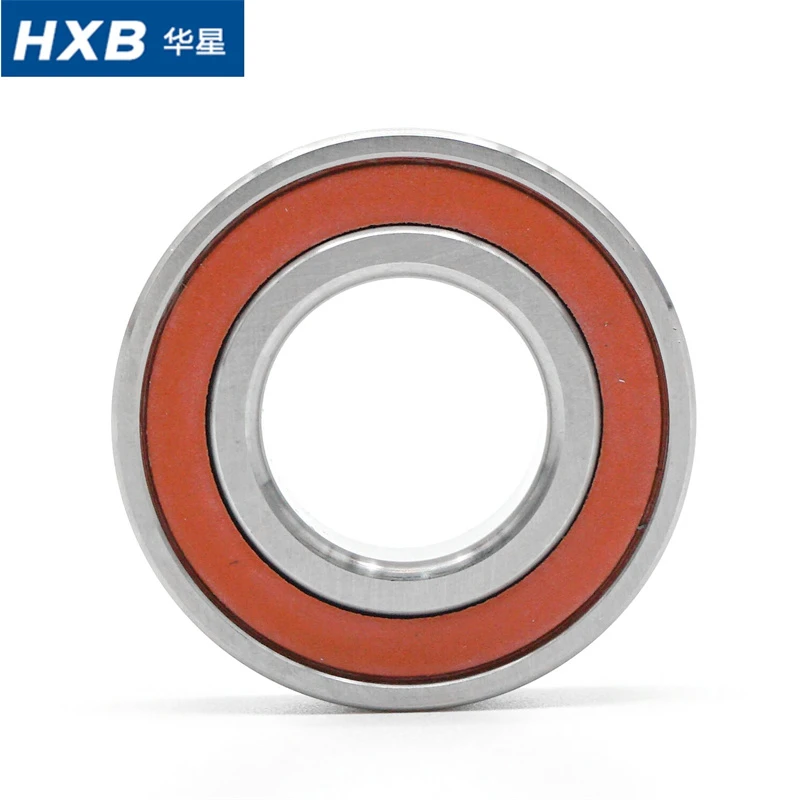

מיסבי מגע זוויתיים מדויקים H7003C-2RZDTP5
נתונים טכניים
|
Ø פנימי (מ"מ): |
17 |
|
|
Ø חיצוני (מ"מ): |
35 |
|
|
רוחב (מ"מ): |
10 |
|
|
זווית מגע: |
15 מעלות |
|
|
שורות של כדורים: |
שורה בודדת |
|
|
לֶאֱטוֹם: |
גוּמִי |
|
|
חומר הטבעת: |
GCr15, 100Cr6, SUJ2 |
|
|
חומר אלמנט מתגלגל: |
פְּלָדָה |
|
|
חומר הכלוב: |
שרף פנולי |
|
|
דרגת סובלנות: |
P5 |
|
|
סוג סיכה: |
גְרִיז |
|
|
משקל מוצר: |
0.037 ק"ג |
|
|
לְהַחלִיף |
7003CTRV1VP5 (NSK), S7003CD/P5, B7003C-2RSD-T-P5 |
מיסב מגע זוויתי מהיר H7003C-2RZDTP5 הוא דגם ליבה מותאם במיוחד עבורשוק תיקון והחלפת ציר מכונות. הוא כולל מהירות גבוהה, רטט נמוך, מבנה אטום אטום לאבק ושימור דיוק יציב, התואם באופן מלא לדרישות התחזוקה והשיפוץ של צירי CNC רגילים ובינוניים-דיוק, צירי מכונות חריטה ויחידות מסתובבות ציר מכאני.
יישומים
שוק תיקון הצירים בוחר בדיוק P5:
מותאם לבסיס ציר בלוי: לצירים שתוקנו יש בלאי קל, סטייה קואקסיאלית זעירה ואובדן מרווח על פירים וחורי בית. יתרון הדיוק השולי של P4 יקוזז על ידי בלאי ציוד קיים, מה שהופך את דיוק P4 למיותר.
פתרון תחזוקה-חסכוני: דיוק P5 עומד במלואו בדרישות התפעול של רוב הצירים המתוקנים-בדיוק בינוני, כולל סיבוב יומי מהיר-במהירות גבוהה, יציבות עיבוד וביצועי רטט נמוכים. הוא מונע את העלות המופרזת של מיסבי P4-דיוק במיוחד מבלי לפגוע באיכות התיקון.
סף הרכבה נמוך יותר: מיסבי P4 דורשים קואקסיאליות הרכבה קפדנית ביותר, בקרת עומס מראש וסביבת הרכבה. לדיוק P5 יש תאימות טובה יותר לסובלנות, תוך התאמה לתנאי ההרכבה של תיקון לאחר-מכירה ושיפוץ- באתר.
התאמת ביצועים מעשית: עבור צירים מחודשים המשמשים לכרסום, קידוח וחיתוך קונבנציונליים, דיוק P5 מספק דיוק סיבובי וחיי שירות מתאימים לחלוטין, תוך השגת האיזון הטוב ביותר בין ביצועים ועלות עבור תרחישי תיקון.
3.1 ניקיון ובקרת סביבה
שמור את סביבת ההרכבה נקייה מאבק- ויבשה. נקה היטב את ציר הציר, חור הבית ומשטח מיקום ההרכבה כדי להסיר שומן ישן, סתימות ברזל וזיהומים. חלקיקים זרים יגרמו לרטט, רעש ובלאי מוקדם של המיסב החדש.
3.2 סובלנות התאמה והתקנה
בדוק בקפדנות את סובלנות הפיר והדיור. הימנע מלחיצה מאולצת במהלך ההתקנה כדי למנוע דפורמציה של מסבים ואובדן דיוק. ודא מתח אחיד במהלך ההרכבה כדי להבטיח דיוק סיבובי מקורי של המיסב.
3.3 הגדרת טעינה מראש (שלב הליבה)
מיסבי מגע זוויתיים H7003C מסתמכים על עומס מוקדם מדויק כדי למנוע מרווח פנימי. הגדר עומס מוקדם קל/בינוני סטנדרטי בהתאם למהירות הציר ותנאי העומס. עומס מוקדם מופרז יגרום להתחממות יתר ולקיצור חיי השירות; עומס מוקדם לא מספיק יוביל לנזילות ולרעידות.
3.4 תקן מילוי שומנים
מיסב אטום 2RZ זה מאמץ עיצוב פנימי לפני-שימון. אין למלא יתר על המידה או לערבב סוגים שונים של גריז. שמור על תכולת שומן אחידה כדי להבטיח סיכה יציבה במהירות גבוהה- והימנעות מיצירת קוקוס וחום.
3.5 ריצה-בבדיקה לאחר ההחלפה
לאחר ההתקנה, בצע תחילה-ריצה במהירות נמוכה- ולאחר מכן הגבר בהדרגה את המהירות. בדוק אם יש רעש חריג, עליית טמפרטורה וסטיית יציאת הציר. אשר פעולה יציבה לפני שימוש רשמי בעיבוד שבבי כדי למנוע סכנות נסתרות בהרכבה.
3.6 הימנע מהתאמה מדויקת מעורבת
אין לערבב מיסבי P4 ו-P5 באותה קבוצת ציר. צימוד דיוק P5 מאוחד מבטיח מתח וסנכרון סיבובי עקבי, מונע סטייה מדויקת ובלאי מואץ חד צדדי.
HXB מבוא
הוקמה בשנת 1995, כיצרנית מיסבים כדוריים מובילה בסין, HXB מציעה יותר מ-1,000 סוגים של מיסבים כדוריים כדי לספק את צרכי הלקוחות שלנו. עם צוות ייצור מעולה וצוות טכני, אנו יכולים לספק מוצרים באיכות גבוהה באופן עקבי.
כושר הייצור שלנו:
- מיסבים חריצים עמוקים:34 קווי ייצור, 30,000,000 יחידות בשנה
- מיסבי מגע זוויתיים:14 קווי ייצור, 3,000,000 יחידות בשנה
שדות יישום:מנועים חשמליים, משאבות, מכונת טקסטיל, מכשירי חשמל ביתיים, ציר כלי מכונות, מכונת CNC, תעשיית הבריאות, ייצור מודיעין וכו'.
תְעוּדָה:IATF16949:2016, ISO9001:2015
אנו מקפידים על אומנות קפדנית ופיתוח חדשני, מחויבים לספק פתרונות מיסבים מעולים וליצירת ערך-לטווח ארוך עבור שותפים גלובליים.
יכולות עיצוב ופיתוח
ל-HXB מערך של יותר מ-10 שנים של משקעי אופטימיזציה טכנית, עם תפיסת הפיתוח המתקדמת הבינלאומית של תהליך הפיתוח, עם יכולת ניתוח עיצוב, ייצור הנדסי, הערכת בדיקות וניהול טכני.
יש לה עשרות פטנטים לאומיים. הטכנאים בקיאים בשימוש בתוכנת עיצוב בעזרת מחשב. מערכת PLM מיושמת בהדרגה.
בדיקה נסיונית / יכולת בדיקה
ל-HXB מעבדה מקיפה (כולל עמידות, מחזוריות פיזית וכימית, מחזור טמפרטורות גבוהות ונמוכות, מעבדת חוטי אמייל-, ביצועים, ציוד, חדר תצפית מגנטית), עם עשרות ציוד ומכשירים שונים, עם יכולת לבדוק ולאמת את הביצועים של מוצרים ורכיבים חדשים כגון מגנטו, מנוע מתנע, מוצרים אלקטרוניים של גנרטור. אנו נתמוך בך בבחירת מיסבי המגע הזוויתיים הטובים ביותר עבור היישום שלך.
יתרונות
HXB נוסדה בשנת 1995, עם כמעט30 שנהשל פיתוח ייעודי, HXB פועלת כעת6חברות בנות.
∗ 2 מרכזי מו"פ-היי-טק
∗ 2 מפעלי ייצור מודרניים- Hangzhou Yijia Precision Bearing Co., Ltd. ו-Zhejiang Ruiyang Bearing Technology Co., Ltd.
∗ נתמך על ידי מתקדמיםמערכות ניהול MES ו-SPC דיגיטליות
∗ IATF16949:2016, ISO9001:2015 ו-ISO14001אישורים
∗ ציוד-מתקדם וחומר-איכותי
על HXB
1. מפעל Hangzhou - YJB
נוסדה ביוני 2007,YJBממוקם בהאנגג'ואו. כחברה בת שלקבוצת HXB, אנחנו מפעל היי-טק-ארצי ומיזם מדע וטכנולוגיה פרובינציאלי המתמחה במחקר ופיתוח וייצור שלדיוק-גבוה,-גבוהה, מתקדם, מיוחד ומקצועימיסבים.
יכולות ליבה וייצור חכם
- גודל מוצר:קוטר פנימי Φ3–Φ300 מ"מ
- שיעורי דיוק:P2, P4 (דיוק אולטרה-דיוק)
- טרנספורמציה דיגיטלית:עם פריסה מלאה של פלטפורמת עיצוב מיסבים של MESYS, ERP, MES, WMS,-SPC ניטור איכות בזמן אמת ומערכות OA, בניית מפעל ייצור חכם.
מוצרים עיקריים
מיסבי ציר מדויק
מיסבי מגע זוויתיים
מיסבי מנוע סרוו
מיסבי משאבת ואקום
מיסבי תמיכה בבורג כדור
2. מפעל Huzhou
בשנת 2021, מפעל מיסבי החריצים העמוקים עבר מהאנגג'ואו להוז'ואו. היא פועלת במתקן ייצור של 10,000㎡ עם צוות של 75 עובדים, המתמקד במחקר ופיתוח, ובייצור של-מיסבי חריצים עמוקים בעלי ביצועים גבוהים.
תעודות
תַעֲרוּכָה
שאלות נפוצות
1. מדוע דיוק P5 מתאים באופן מלא לשיפוץ ציר במקום לשדרג באופן עיוור ל-P4?
תיקון ציר מכוון לציוד משומש וציוד ציר בלוי, שבהם כבר קיימים בריחת פיר קלה, סטיית סובלנות דיור ובלאי מבני. היתרון הגבוה-בדיוק של מיסבי P4 לא ניתן למימוש במלואו והוא יתבזבז. דיוק ה-P5 של H7003C-2RZDTP5 מתאים באופן מושלם לטווח הסובלנות של צירים מחודשים, עומד במלואו בדרישות עיבוד מדויק-בינוני ומהירות{10} גבוהה, ומשיג ביצועי עלות אופטימליים עבור תרחישי תיקון.
2. לאילו תרחישי תיקון ציר מתאימים מיסבי H7003C-2RZDTP5?
מיסב זה מותאם במיוחד לתחזוקת ציר-לאחר המכירה, ישים לשיפוץ והחלפה של צירי CNC רגילים ובינוניים-דיוק, צירי מכונות חריטה וצירים מכניים רגילים. הוא אידיאלי עבור שיפוץ ציוד כרסום, קידוח וחיתוך יומיומי, ואינו מומלץ להרכבת ציר חדש-דיוק במיוחד וציוד עיבוד מדוייק-אידיאלי.
3. אילו בעיות יתרחשו אם מיסבים מדויקים P4 ו-P5 מעורבבים בציר אחד?
התקנה מעורבת של מיסבים מדויקים שונים תגרום לדיוק סיבוב לא עקבי וחלוקת מתח פנימי לא אחידה במהלך פעולת הציר. זה יוביל לסטייה בתקופת הציר, רטט ברור ורעש חריג במהירות גבוהה, ויגרום לבלאי מואץ חד צדדי של מיסבים, שיקצר מאוד את חיי השירות הכוללים של מכלול הציר.
4. מדוע התאמת טעינה מקצועית היא המפתח להצלחת החלפת מסבים?
מיסבי מגע זוויתיים מסתמכים על עומס מראש כדי למנוע מרווח פנימי ולהבטיח יציבות- במהירות גבוהה. עומס מוקדם מופרז יגרום לחימום מיסבים מתמשך, בישול שומן ושחיקה מוקדמת; עומס מוקדם לא מספיק אינו יכול לבטל את מרווח הסיבוב, וכתוצאה מכך ריצוד ציר, התרוקנות ודיוק עיבוד ירוד. התאמת עומס מוקדם קל או בינוני בהתאם למהירות ולעומס בפועל חיונית לפעולה יציבה לטווח ארוך-.
5. מדוע ניקוי קפדני הוא הכרחי לפני התקנת מיסבים?
תיקון ציר יפיק בהכרח סתימות ברזל, שומן ישן שהתקלקל וזיהומי אבק. אם המזהמים הללו יישארו על משטח ההרכבה של הפיר והבית, הם ייכנסו לפנים המיסבים לאחר ההתקנה. זה יגרום לבלאי שוחק, לרטט- במהירות גבוהה, רעש חריג, ויוביל ישירות לכשל מוקדם של המיסב החלופי החדש.
6. אילו סיכונים תביא התקנה כפויה למיסבי ציר?
לחיצה מאולצת והתקנת מתח לא אחידה תגרום לעיוות קבוע של הטבעות הפנימיות והחיצוניות של המיסב, פגיעה בדיוק מסלול המירוצים ובמבנה הפנימי. למרות שהציר יכול להסתובב באופן זמני, המיסב יסבול מהפרעה חמורה, בלאי מואץ וכשל דיוק מהיר בפעולה-ת הבאה במהירות גבוהה, וכתוצאה מכך תחזוקה חוזרת ונשנית.
7. מדוע יש צורך בריצה-במהירות נמוכה- לאחר החלפת מיסבים?
ריצה-יכולה לאזן את חלוקת הסיכה הפנימית, לשחרר מתח זעיר של הרכבה ולבדוק חריגות פוטנציאליות בהתקנה. פעולה ישירה במהירות גבוהה- לאחר ההחלפה עלולה לגרום לסיכונים מקומיים של התחממות יתר ורעידות. מהירות-הדרגתית יכולה לאמת ביעילות את איכות ההתקנה ולהבטיח שהציר עומד בתקני עיבוד עיבוד רשמיים.
