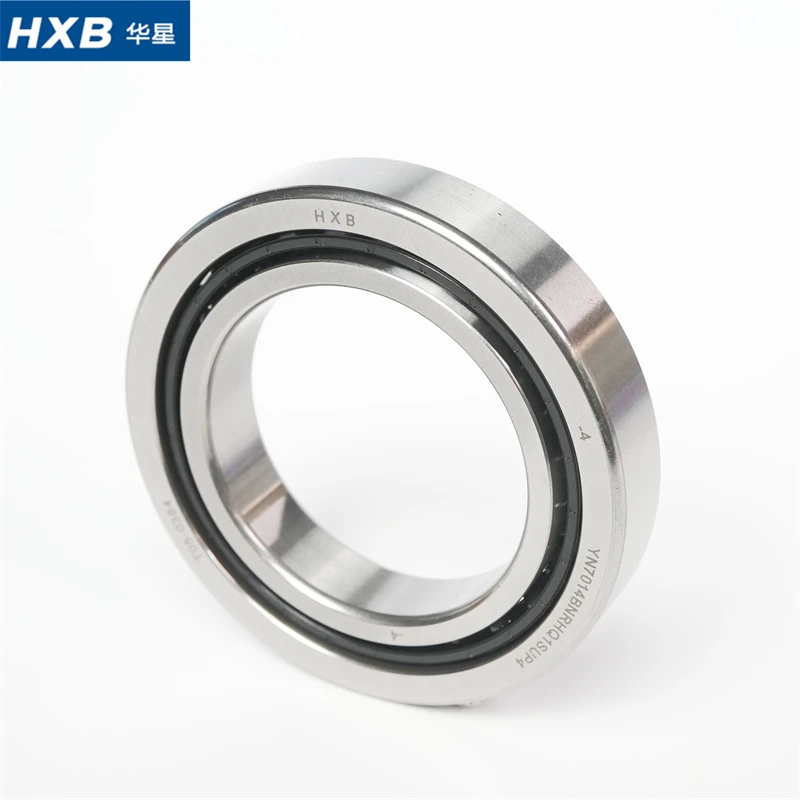

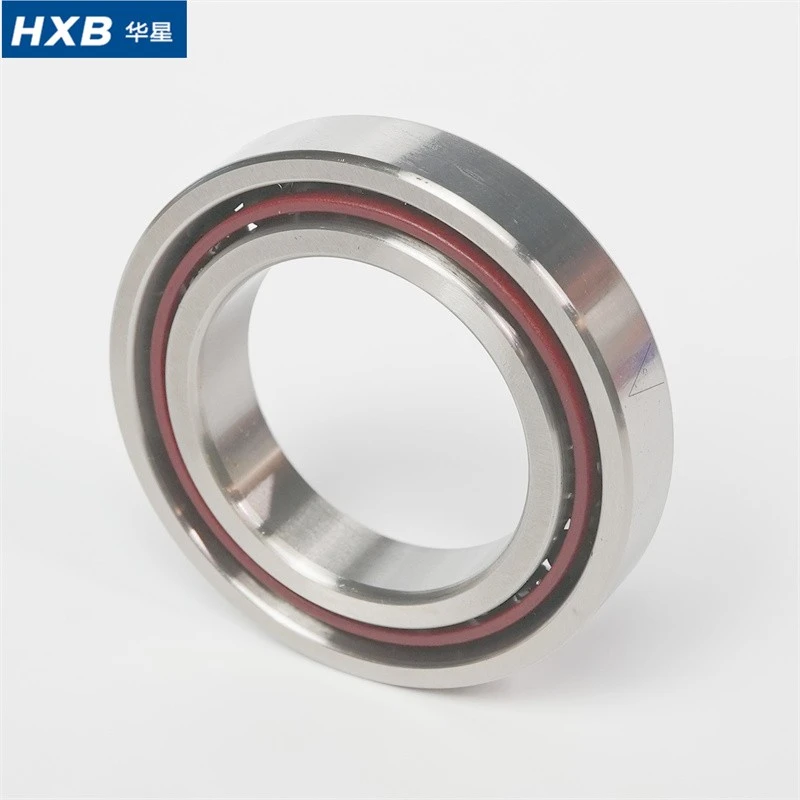

מיסבי מגע זוויתיים מהירים במיוחד-70BNR10H

Hangzhou Huaxing Kechuang Holding Group Co., Ltd. היא אחת מהיצרניות והספקיות המובילות של מיסבי מגע זוויתיים מהירים במיוחד- במיוחד בסין. מכיוון שיש לנו-ציוד ייצור מוביל בעולם ויכולות ייצור חזקות, אנו מברכים אותך בחום לקנות מיסבים באיכות גבוהה בתפזורת במחיר תחרותי מהמפעל שלנו.



מיסבי מגע זוויתיים במהירות- במיוחד-70BNR10HTYNDBBELP4

מספקים גם: 70BNR10STYNDBLP4, 70BNR10STYNV1VDBELP4, 70BNR10STYNSULP4





Ø פנימי (מ"מ):	50
Ø חיצוני (מ"מ):	80
רוחב (מ"מ):	16
זווית מגע:	18 מעלות
שורות של כדורים:	שורה בודדת
חומר הטבעת:	GCr15, 100Cr6, SUJ2
חומר אלמנט מתגלגל:	קֵרָמִיקָה
חומר הכלוב:	פּלָסטִי
דרגת סובלנות:	P4S
סוג סיכה:	גְרִיז
משקל מוצר:	0.256 ק"ג





מיסב מס.	מימד (מ"מ)					基本额定载荷(kN)		质量	极限转速(1)
								(ק"ג)	(ממ⁻¹)
	d	D	B	r	r1	Cr	Cq
				(דקה)	(דקה)
55BNR10SV1V	55	90	18	1.1	0.6	15.1	12.5	0.414	19 400
55BNR10HV1V	55	90	18	1.1	0.6			0.393	24 900
55BNR10XV1V	55	90	18	1.1	0.6			0.393	29 000
55BER10SV1V	55	90	18	1.1	0.6	14.4	12	0.414	16 600
55BER10HV1V	55	90	18	1.1	0.6			0.393	22 100
55BER10XV1V	55	90	18	1.1	0.6			0.393	26 300
60BNR10SV1V	60	95	18	1.1	0.6	15.6	13.7	0.443	18 100
60BNR10HV1V	60	95	18	1.1	0.6			0.419	23 300
60BNR10XV1V	60	95	18	1.1	0.6			0.419	27 100
60BER10SV1V	60	95	18	1.1	0.6	15	13.1	0.443	15 500
60BER10HV1V	60	95	18	1.1	0.6			0.419	20 700
60BER10XV1V	60	95	18	1.1	0.6			0.419	24 600
65BNR10SV1V	65	100	18	1.1	0.6	16.2	14.8	0.472	17 000
65BNR10HV1V	65	100	18	1.1	0.6			0.447	21 900
65BNR10XV1V	65	100	18	1.1	0.6			0.447	25 500
65BER10SV1V	65	100	18	1.1	0.6	15.5	14.2	0.472	14 600
65BER10HV1V	65	100	18	1.1	0.6			0.447	19 400
65BER10XV1V	65	100	18	1.1	0.6			0.447	23 100
70BNR10SV1V	70	110	20	1.1	0.6	22.3	19.8	0.645	15 600
70BNR10HV1V	70	110	20	1.1	0.6			0.605	20 000
70BNR10XV1V	70	110	20	1.1	0.6			0.605	23 400
70BER10SV1V	70	110	20	1.1	0.6	21.3	18.9	0.645	13 400
70BER10HV1V	70	110	20	1.1	0.6			0.605	17 800
70BER10XV1V	70	110	20	1.1	0.6			0.605	21 200





1. מבנה היברידי: טבעות פלדה + כדורי קרמיקה Si₃N₄

2. קרמיקה קלת משקל חותכת עומס צנטריפוגלי-במהירות גבוהה

3. קשיות גבוהה, הגנת-בלאי וחיי שירות ארוכים יותר

4. התפשטות תרמית נמוכה, עומס מוקדם יציב בסל"ד גבוה

5. קרמיקה מבודדת מונעת קורוזיה של זרם תועה

6. ערך DN גבוה יותר לשימוש בציר-מהיר- במיוחד

7. פחות חיכוך וחום, שמירה על דיוק-לטווח ארוך

8. עמידות טובה יותר ללחות, חומצה חלשה ושמן הזדקנות







1. בנוי עם טבעות פלדה פנימיות וחיצוניות בשילוב עם כדורי גלגול קרמיים מסיליקון ניטריד לתצורת מיסבים היברידיים.

2. כדורי קרמיקה שוקלים בערך 40% פחות מחלופות פלדה כדי לחתוך את הכוח הצנטריפוגלי בספינינג- במהירות גבוהה.

3. קשיות משטח יוצאת דופן מספקת ביצועים יוצאי דופן נגד-בלאי ו-עייפות כדי להאריך את תוחלת החיים הכוללת.

4. התרחבות תרמית מינימלית ממזערת עיוות תרמי תפעולי ושומרת על עומס מוקדם עקבי במהירויות סיבוב גבוהות.

5. רכיבי גלגול קרמיים מבודדים חשמלית חוסמים ביעילות את שחיקת זרם תועה ועוצרים נזקים לבור חשמלי במסלול המרוצים.

6. תומך בדירוגי DN גבוהים להפליא בהשוואה לכל-מיסבי ציר הפלדה כדי לספק את דרישות העבודה של הציר במהירות-גבוהה- במיוחד.

7. משטחי גלגול קרמיים חלקים במיוחד- מורידים את אובדן החיכוך ואת הצטברות החום, ומבטיחים דיוק ריצת ציר לטווח ארוך-.

8. מתגבר על מיסבי פלדה מלאים- נגד לחות, שחיקת חומצה קלה והזדקנות חומר סיכה לשיפור עמידות בפני קורוזיה.









∗ 2 מפעלי ייצור מודרניים- Hangzhou Yijia Precision Bearing Co., Ltd. ו-Zhejiang Ruiyang Bearing Technology Co., Ltd.

∗ נתמך על ידי מתקדמיםמערכות ניהול MES ו-SPC דיגיטליות





∗ IATF16949:2016, ISO9001:2015 ו-ISO14001אישורים

∗ ציוד-מתקדם וחומר-איכותי
