Hangzhou Huaxing Kechuang Holding Group Co., Ltd. היא אחת מהיצרניות והספקיות המובילות של מיסבי ציר b71908-c-2rsd-p4s-ul בסין. מכיוון שיש לנו ציוד ייצור מוביל בעולם ויכולות ייצור חזקות, אנו מברכים אותך בחום לקנות מיסבים באיכות גבוהה בתפזורת במחיר תחרותי מהמפעל שלנו.

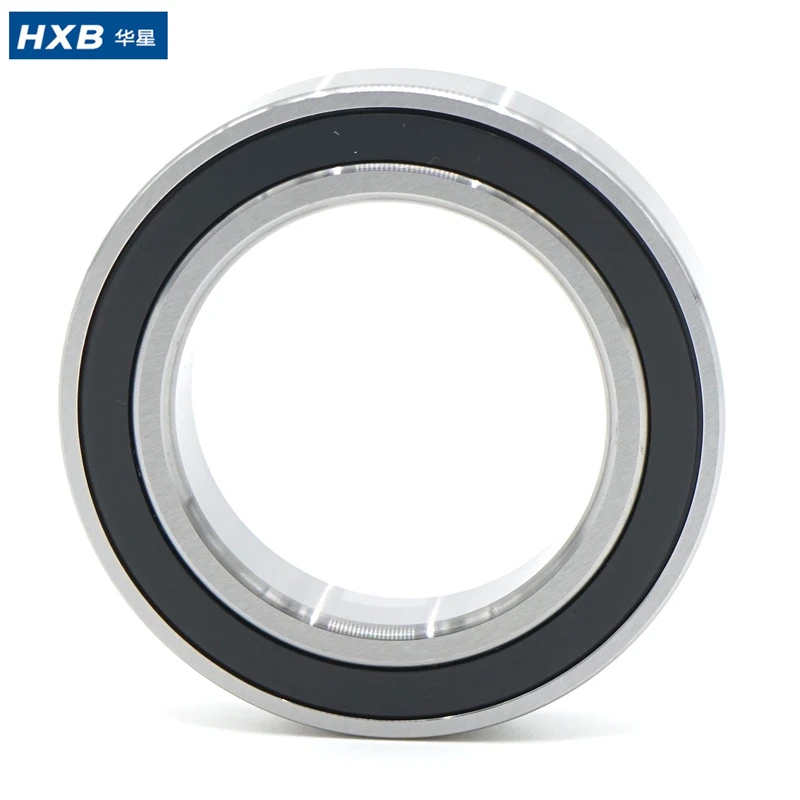

מיסב כדורי מגע זוויתי-מיסב מכונת CNC-S71908CDGAP4A
ידוע גם בתור H71908C-2RZSUMP4, B71908-E-2RSD-T-P4S-UM, KH61908CTAP4UM, 71908CTRV1VELP4
נתונים טכניים
|
Ø פנימי (מ"מ): |
40 |
|
|
Ø חיצוני (מ"מ): |
62 |
|
|
רוחב (מ"מ): |
12 |
|
|
זווית מגע: |
25 מעלות |
|
|
שורות של כדורים: |
שורה בודדת |
|
|
לֶאֱטוֹם: |
NBR |
|
|
חומר הטבעת: |
GCr15, 100Cr6, SUJ2, X30 |
|
|
חומר אלמנט מתגלגל: |
פְּלָדָה |
|
|
חומר הכלוב: |
שרף פנולי |
|
|
דרגת סובלנות: |
P4S |
|
|
סִיכָה: |
משומן עם Lubcon L252 |
|
|
סוג סיכה: |
גְרִיז |
|
|
משקל מוצר: |
0.109 ק"ג |
תכונות
-
סדרת 71908 היא אוניברסליתדופן דק במיוחד,-דיוק חד- שורת מגע זוויתי ציר כדור פלדהעם מפרט ממדים אחיד (40×62×12 מ"מ). מכסה תצורות מרובות של יצרנים מיינסטרים, סדרת כדורי פלדה מלאה זו כוללת אופטימיזציה פנימית סטנדרטית, תאימות מודולרית גבוהה וביצועים בלעדיים מוכווני ציר-, היוצרות יתרונות טכניים ייחודיים השונים ממיסבים סטנדרטיים רגילים:
1. התאמת זווית מגע כפולה ומהירות מאוזנת-ביצועי עומס. הסדרה משלבת עיצובים אופציונליים של זווית מגע של 15 מעלות (C-) ו-25 מעלות (סוג-AC), המכסה מצבי עבודה של עומסים כבדים-נמוכים-גבוהים- וקשיחות גבוהה-. גרסת זווית המגע של 15 מעלות מספקת -חיכוך נמוך במיוחד וסיבוב מהיר- יציב במיוחד, בעוד שגרסת ה-25 מעלות משפרת מאוד את קיבולת העומס הצירי. גיאומטריית מסלול מירוצים פנימית אופטימלית ומבנה מיוחד של כלוב רעש-נמוך בכל דגמי 71908 מפחיתים ביעילות את חיכוך הגלגול ויצירת חום סיבובי, ומשיגים פעולה אמינה רציפה במהירות גבוהה-עם דירוג מהירות מגביל גבוה המתאים לפעולה דינמית של ציר מדויק.
2. עקביות-בדיוק גבוה במיוחד והתאמה אוניברסלית. כל דגמי הסדרה מאמצים סטנדרטים מחמירים של P4/P4S דיוק- גבוה, עם תצורות חלקיות משודרגות לרמת דיוק אולטרה-P4A. עם השחזה של מסלול מרוצים-דיוק במיוחד וטכנולוגיית סינון כדורי פלדה-בטוהר גבוה, המסבים משיגים יציאה רדיאלית וצירית נמוכה במיוחד. עם תאימות התאמה אוניברסלית (DB/DT/QBC) ואפשרויות טעינה מוקדמת סטנדרטיות (טעינה מוקדמת קלה/בינונית/כבדה), הם תומכים בהרכבה משולבת שרירותית, מבטל לחלוטין את מרווח ההרכבה ומבטיח דיוק סיבובי עקבי לטווח ארוך-עבור מערכות ציר.
3. מבנה איטום דו-צדדי-ללא-מגע משולב. מצויד בתצורת איטום 2RZ/RSD דו-דו-צדדית ללא-מגע, הבלעדית למיסבי ציר 71908, מבנה האיטום התואם כולו-פלדה מתאים באופן מושלם לקווי הקיר הדק-. הוא מבודד ביעילות נוזלי חיתוך, אבק, ערפל שמן וזיהומים בסדנה מבלי להגביר את התנגדות החיכוך הסיבובית. עיצוב איטום-ללא תחזוקה זה מונע הנחתה מדויקת הנגרמת על ידי זיהום סביבתי, מימוש{10}}פעולה יציבה לטווח ארוך בסביבות עיבוד מורכבות ומאריך מאוד את חיי השירות.
4. עיצוב מבני דק-בגובה-קשיחות. כמיסב ציר דק -דק קלאסי, סדרת 71908 מאמצת מבנה פנימי א-סימטרי אופטימלי ומצע פלדה בעל חוזק- גבוה. למרות המתאר הקומפקטי והקל משקל שלו, הוא שומר על קשיחות מבנית אינטגרלית מעולה, עמיד ביעילות במיקרו-דפורמציה תחת כוחות חיתוך רדיאליים וציריים מורכבים. זה פותר את בעיית חוסר הקשיחות של מיסבי קיר דקים- רגילים בעומס דינמי, ומבטיח פעולת ציר יציבה במהלך חיתוך וגימור-בדיוק גבוה.
5. יציבות מבנית ויכולת הסתגלות לטמפרטורה מלאה של-כדורי פלדה. בהתאם לארכיטקטורת מיסבי ציר כדורי פלדה אטומים, כל דגמי 71908 מאמצים אלמנטים מלאים של גלגול כדורי פלדה והתאמה הומוגנית למסלול מירוצים, ומבטלים אי התאמה של התפשטות תרמית וסיכוני שחיקה מבניים של חומרים הטרוגניים היברידיים. הוא תומך בפעולה יציבה בתוך -טווח טמפרטורת עבודה של 30 מעלות עד 80 מעלות, עם יציבות תרמית מעולה ועמידות בפני פגיעות, ללא סחיפה מדויקת בתנאי טמפרטורה משתנים לטווח ארוך ועומס מתמשך.
יישומים
צירי כלי-בדיוק גבוה
מרכזי עיבוד אנכיים/אופקיים, מחרטות דיוק, צירי השחזה-במהירות גבוהה, מכונות קידוח וכרסום, וצירים של מכונות ברז-
01
ציוד מסתובב-במהירות גבוהה
מנועי-תדר גבוה, ציוד טורבינה, מפרידים צנטריפוגליים ורכיבים מסתובבים אוטומציה דיוק- במיוחד
02
ציוד אינטליגנטי מדויק-יוקרתי
ציוד לעיבוד מדויק של תעשיית 3C, מכונות עיבוד פוטו-וולטאיות, ציוד מדויק לעיבוד תבניות ומערכות הילוכים מכאניות-נמוכות-בדיוק גבוה, התומכות ביציבות-גבוהה ותנועת דיוק- גבוהה
03
HXB מבוא
HXB Bearing (לשעבר: Hangzhou Huaxing Bearing Co.,Ltd) ממוקם בהאנגג'ואו.
הוקמה במאי 1995, HXB תיקנן את הניהול שלה עם מערכת ארגונית מודרנית, עבר את ההסמכה של Is09001: 2000 מערכת ניהול איכות ו-ISO/TSI6949: 2002 מערכת ניהול איכות, עם קבוצה של צוות ניהולי מעשי וחדשני בעיצוב מוצר, פיתוח, ניתוח מבני, איתור ביצועים, בדיקת איכות ושיווק המוצר שלנו, וכו'. איגוד התעשייה (CBIA), עם אינדקסים שונים המגיעים לרמה מתקדמת בסין.
HXB מייצרת בעיקר למעלה מ-200 סוגים של מיסבים, כגון מיסבי מכונת CNC, מיסב מנוע חריץ עמוק -בדיוק גבוה, מיסב רכז אוטומטי-, מיסב ציר מאוורר שמן סיליקון, מיסבים מיוחדים למכונות טקסטיל, ומכונה במהירות גבוהה-ללא דיוק של מיסב גל ראשי, ללא דיוק, ללא דיוק, וחיי שירות ארוכים, ומיושמים באופן נרחב במחרטה-בדיוק גבוה, מרכז עיבוד CNC, מנוע מסדרת Y-, רכב, אופנוע, כלי חשמלי, מכשירי חשמל ביתיים, משאבת מים, גנרטור, מכונות טקסטיל ומכונות הנדסיות וכו'.
HXB בטוח שרק מיסבים באיכות גבוהה-יכולים לאפשר למכונה ולמוצרים להביא את הביצועים שלהם לפעולה מלאה. עם העיקרון הקבוע שלנו של "הבטחת האיכות והטכנולוגיה ומתן שירות קנאי ומושלם", אנו תמיד מתמחים בייצור מיסבים באיכות מעולה על ידי ציוד מתקדם, בקרת איכות קפדנית וניהול שיטתי.
יתרונות
HXB נוסדה בשנת 1995, עם כמעט30 שנהשל פיתוח ייעודי, HXB פועלת כעת6חברות בנות.
∗ 2 מרכזי מו"פ-היי-טק
∗ 2 מפעלי ייצור מודרניים- Hangzhou Yijia Precision Bearing Co., Ltd. ו-Zhejiang Ruiyang Bearing Technology Co., Ltd.
∗ נתמך על ידי מתקדמיםמערכות ניהול MES ו-SPC דיגיטליות
∗ IATF16949:2016, ISO9001:2015 ו-ISO14001אישורים
∗ ציוד-מתקדם וחומר-איכותי
תעודות
תַעֲרוּכָה
שאלות נפוצות
שאלה 1: לאילו תרחישים מתאימים ביותר מיסבים קלים 71908 דק-קיר גבוה-?
A1: נבדל ממיסבי ציר סטנדרטיים-כבדים, סדרת 71908 מיועדת לעומס קל-בינוני, מהירות-גבוהה,-דיוק גבוה ומרחב-מוגבל. זוהי הבחירה המועדפת עבור צירי גימור במהירות-גבוהה,-חלקים מסתובבים במנוע מיניאטורי בתדר גבוה, ציוד עיבוד דיוק 3C ופוטו-וולטאי ומנגנוני סיבוב דיוק אוטומטיים קומפקטיים. הוא מצטיין בתנאי עבודה הדורשים פעולה רציפה-במהירות גבוהה, תגובה דינמית רגישה ומרחב התקנה ממוזער, ומעניקים משחק מלא ליתרונות הייחודיים שלו של משקל קל, אינרציה נמוכה ויציבות- במהירות גבוהה.
ש 2: כיצד מבנה קל משקל 71908 דק-מתאזן בין ביצועים במהירות גבוהה לבין יציבות תפעולית?
A2: סדרת 71908 מותאמת באופן מקצועי לתנאי עבודה מהירים-על סמך מאפייני הקירות הדקים- שלה. מותאם לזווית מגע-עם חיכוך נמוכה של 15 מעלות, לכלוב מיוחד עם התנגדות-נמוכה ועיצוב אופטימיזציה של מסלול מירוצים פנימי, זה מפחית מאוד את החיכוך הגלגול ויצירת חום תפעולי, ומספק מעולהביצועים מהירים-יציבים מתמשכים. בינתיים, באמצעות חיזוק מבני אינטגרלי והתאמה מדויקת של עומסים מראש (הרכבה של DB/DT/QBC), הוא מפצה על פער הקשיחות הקל של מבנה- קיר דק, ובכך מדכא ביעילות רטט ויציאה במהירות גבוהה-. הוא מממש את האיזון המושלם בין מזעור קל משקל,-מהירות גבוהה במיוחד ויציבות תפעולית-לארוכת טווח, שלא ניתן להשיג על ידי מיסבי ציר כבדים-רגילים.
ש 3: מהם היתרונות הייחודיים של מיסבים מסדרת 71908 בהשוואה למיסבי ציר קונבנציונליים אחרים, בהסתמך על הקיר הדק והמבנה הקל?
A3: סדרת 71908 כוללת קלאסיקהקיר דק במיוחד- ומבנה קומפקטי קל משקל(40×62×12 מ"מ), שהוא ההבדל הליבה ממיסבי ציר רגילים בגודל-. מתאר הקיר הדק המותאם- שלו מפחית מאוד את המשקל הכולל ואת שטח ההתקנה של מערכת הציר, ובכך מוריד למעשה את האינרציה הסיבובית של הרכיב המסתובב. עיצוב מבני קל זה מאפשר לציר להשיג תגובה דינמית רגישה יותר והאצת התחלה-עצירה מהירה יותר, אשר מתאימה במיוחד לציוד מדויק עם דרישות מחמירות למזעור ציוד, עיצוב קל משקל ותפעול דינמי גמיש, תוך הימנעות מהמבנה המגושם ומפגמי אינרציה סיבובית גדולים של ציר עבה- של דופן קונבנציונליות.
ש 4: אילו דרגות דיוק זמינות עבור מיסב ציר כדור פלדה אטום זה?
A4: הוא תומך במספר דרגות דיוק-גבוהות כולל P2/P4S/P4/P5. בהסתמך על טכנולוגיית סינון דיוק בלעדית של כדורי פלדה ותהליך השחזה אולטרה-עדין של מסלולי מירוצים, הוא שומר על יציבות דיוק-לטווח ארוך בתנאי עבודה-כבדים, מה שמפצה על הפגם שלמסבים קרמיים היברידיים שקל לסטות דיוק לאחר פגיעות כבדות לטווח ארוך.
בחירת קשיחות מיסב ציר
קשיחות המיסב מוגדרת כיחס העומס-ל-דפורמציה, שקובע ישירות את יציבות חיתוך הציר, דיוק העיבוד והביצועים נגד-רעידות. בחירת הקשיחות חייבת להתאים למבנה הציר, מאפייני העומס, טווח המהירות וטכנולוגיית העיבוד, במיוחד עבור סדרות -דקות כגון 71908 מיסבים דיוק מהירים-.
1. בחר לפי מבנה פנימי וזווית מגע
זווית המגע היא גורם הליבה המשפיע על הנוקשות. זווית מגע גדולה יותר מספקת קשיחות צירית ומרוכבת גבוהה יותר, בעוד שזווית מגע קטנה יותר נותנת עדיפות ליציבות במהירות גבוהה- עם קשיחות מעט נמוכה יותר:
זווית מגע של 15 מעלות (סוג C-): חיכוך נמוך, ייצור חום נמוך, מתאים לגימור עומס קל/בינוני במהירות-גבוהה. הוא מאזן בין קשיחות בסיסית ומהירות קיצונית, אידיאלי עבור תרחישי ציר דק-במהירות גבוהה של 71908 ציר.
זווית מגע של 25 מעלות (סוג AC-): קשיחות צירית גבוהה יותר ועמידות בעומס מרוכב חזק יותר, מתאים לחיתוך מדויק של עומס-בינוני-בינוני. זוהי התצורה המועדפת לשיפור הקשיחות של צירים דקים- עם מיסבי קיר.
עבור מיסבי קיר דקים (סדרת 719) עם עובי דופן קומפקטי מטבעו, יש לתת עדיפות לדגמי זווית מגע של 25 מעלות כאשר דרישות הקשיחות הן מחמירות כדי לפצות על פער הקשיחות הקל של מבנה הקיר הדק.
2. בחר לפי תצורת סידור מיסבים
מצבי הרכבה זוגיים שונים מביאים להבדלים משמעותיים בקשיחות, שהם הבסיס העיקרי להתאמת קשיחות הציר:
DB (חזרה-אל-אחורה): קשיחות המומנט הגבוהה ביותר, עמידות חזקה בפני מומנט התהפכות והסטה רדיאלית. הבחירה הראשונה עבור צירים הדורשים יציבות מבנית גבוהה וביצועים נגד-דפורמציה.
DT (טנדם): ממקסם קשיחות צירית חד-כיוונית, מתאים לציוד עם השפעת עומס צירית חד-כיוונית-לטווח ארוך.
QBC Multi-bearing Combination: משפר עוד יותר את קשיחות המערכת הכוללת, מפחית דפורמציה של היחידה, ומסתגל לעיבוד אצווה מתמשך עם דרישות יציבות גבוהות.
3. בחר לפי ציון טעינה מראש (התאמה לקשיחות הליבה)
טעינה מוקדמת מבטלת מרווח פנימי ומגדילה את כמות המגע בין אלמנטים מתגלגלים ומסלולי מירוצים, שזו הדרך הישירה ביותר לשפר את קשיחות העבודה של המיסבים. התאם עומס מראש בהתאם לתנאי העבודה:
טעינה מוקדמת קלה: לגימור-במהירות גבוהה במיוחד,-עם עומס נמוך; מונע ייצור חום מוגזם תוך שמירה על קשיחות דיוק בסיסית.
טעינה מראש בינונית: אוניברסלי עבור רוב מרכזי העיבוד המדויק, מחרטות וצירי השחזה; מאזן מהירות גבוהה וקשיחות, מתאים לתרחישי דיוק מהירים- רגילים של 71908.
טעינה מוקדמת כבדה: לחיתוך כבד, פגיעה חזקה ותרחישי קשיחות-נמוכה-גבוהה; ממקסם את קשיחות המערכת ומדכא רעידות חיתוך.
4. בחר לפי עקרון התאמת מצב עבודה
גימור-במהירות גבוהה (תרחיש מיינסטרים 71908): תעדוף קשיחות מתונה + חיכוך נמוך, התאימו לזווית מגע של 15 מעלות + עומס מוקדם קל/בינוני כדי למנוע סחיפה תרמית הנגרמת מחום מוגזם של עומס מוקדם.
חיתוך מדויק של עומס-בינוני: תעדוף יציבות קשיחות, התאם זווית מגע של 25 מעלות + עומס מוקדם בינוני + תצורת זיווג DB.
עיבוד גס-עומס כבד: הימנע ממיסבי קיר דקים-; בחר מיסבי עובי דופן-סטנדרטיים עם עומס מוקדם כבד וסידור משולב של-מסבים מרובה.
